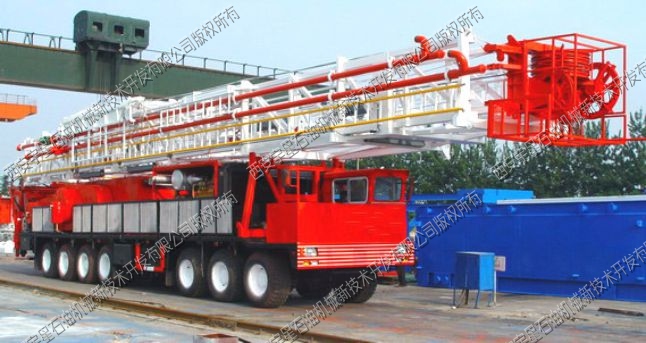

ZJ30、ZJ40系列车载钻修机是我公司自行开发设计的3000米、4000米钻井深度的自走式轻型钻修井两用设备，采用多项自主专利技术和新技术，双发动机并车作业，独特设计的齿轮并车分动箱传动可靠，维护方便，可实现任一发动机单独或同时驱动作业机构或底盘行走。绞车辅助刹车系统采用气控水冷盘式辅助刹车，主滚筒采用强制循环水冷却。14×8、14×10底盘，载荷分布合理，尾桥为空气悬架从动桥。产品技术水平处于国际先进水平。
产品特点：
◆配置两套CAT柴油机及ALLISON传动箱；
◆成熟的双机并车分动箱及传动结构；
◆36/38米加厚型矩形管井架；
◆14×8、14×10加强型底盘，越野性能好；
◆新型折叠钻台，结构稳定，安装方便。
|
ZJ30/ZJ40车载钻修机主要技术参数 |
||
|
|
ZJ30/1700CZ |
ZJ40/2250CZ |
|
钻井深度（4-1/2”钻杆)（m） |
3000 |
4000 |
|
大修深度(2-7/8”钻杆)（m） |
5500 |
6000 |
|
大钩最大载荷(kN) |
1470 |
2250 |
|
大钩最大提升/下降速度(m/s) |
1.5/1.6 |
1.5/1.6 |
|
|
||
|
动力系统 |
CAT3408E |
CAT3408E |
|
发动机功率(kW/HP)(2100r/min) |
425/525×2 |
445/600×2 |
|
液力传动箱型号 |
ALLISON-S5600×2 |
ALLISON-S5600×2 |
|
|
||
|
底盘驱动型式 |
14×8 |
14×10 |
|
最小转弯直径/整车扫空半径(m) |
42 |
42 |
|
最小离地间隙(mm) |
340 |
340 |
|
接近角/离去角/最大爬坡度 |
36°/18°/20° |
36°/18°/20° |
|
|
||
|
绞车型式 |
双滚筒 |
双滚筒 |
|
绞车功率（HP） |
750 |
1000 |
|
主滚筒绳槽体直径×长度(mm) |
Ø480×914.5 |
Ø480×914.5 |
|
主滚筒主刹车形式 |
带式 |
带式 |
|
主滚筒辅助刹车 |
液压盘式辅助刹车 |
液压盘式辅助刹车 |
|
绞车提升档位 |
五正一倒 |
五正一倒 |
|
|
||
|
大绳直径/有效绳数 |
Ø26/8 |
Ø32/10 |
|
井架形式 |
JJ180/36-W |
JJ225/39-W |
|
井架高度(m) |
36 |
39 |
|
最大静载荷(kN) |
1700 |
2250 |
|
二层台高度(m) |
20.4 |
20.4 |
|
|
||
|
控制/照明 |
24V |
24V |
|
液压/气压系统额定压力(MPa) |
14/0.833～0.93 |
14/0.833～0.93 |
|
移运状态外型尺寸(m)/重量(kg) |
15.5×2.99×4.46/55000 |
15.5×2.99×4.46/55000 |
|
|
||
|
钻台形式 |
DZ170/5.5-Z折叠钻台 |
DZ225/6.5-Z双折叠钻台 |
|
钻台高度/梁下净空 |
5/3.9 |
6.5/5.5 |
|
|
||
|
转盘 |
ZP205 |
ZP275 |
|
游车大钩 |
YG225 |
YG315 |
|
水龙头 |
SL225 |
SL270 |
|
|
||
|
作业环境-风速(km/h)/温度/湿度 |
110/-25℃～50℃/95% |
110/-25℃～50℃/95% |
